Что лучше паяльная станция или паяльник?

Что такое пайка, алгоритм процесса

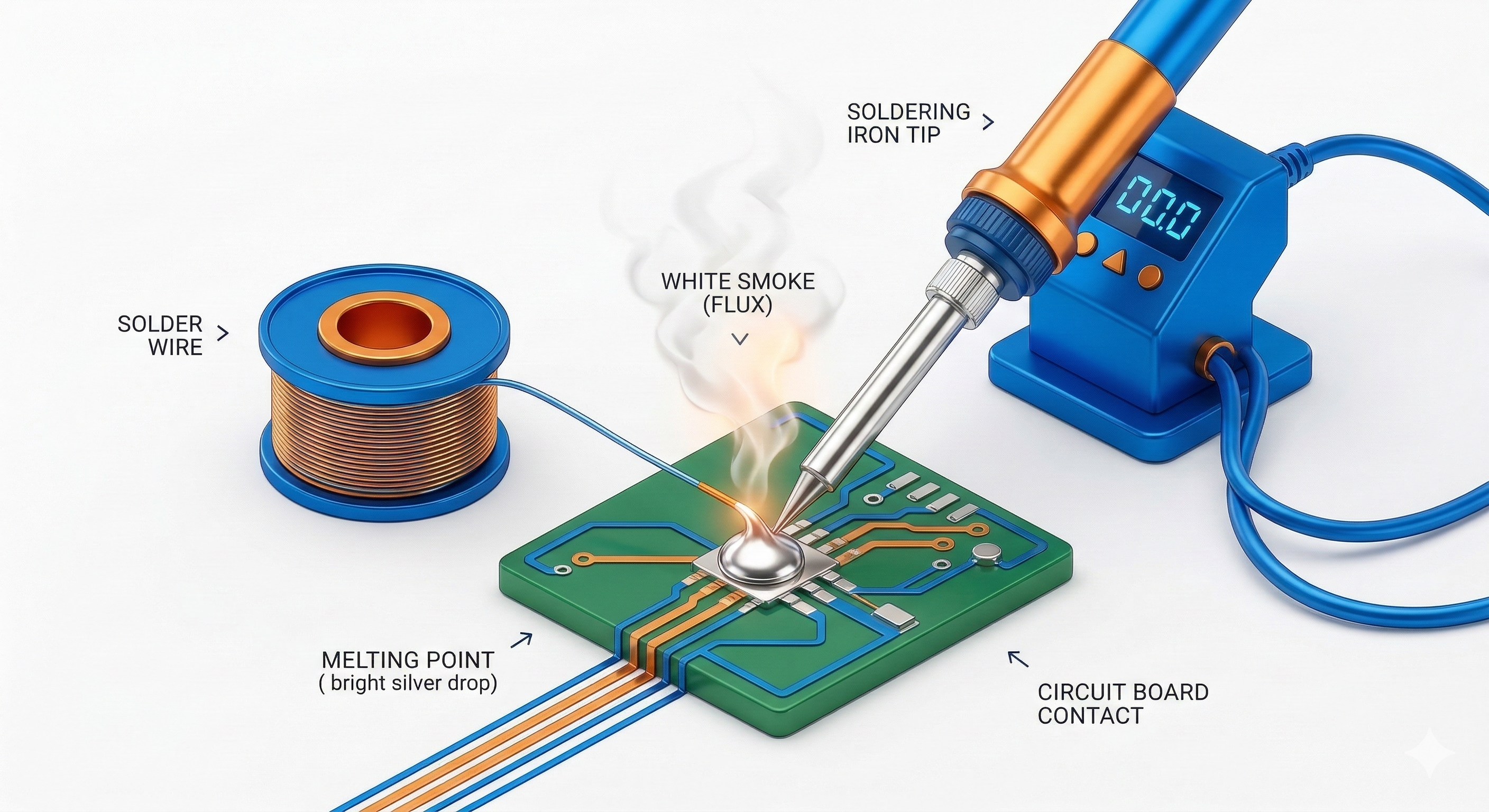

Пайка — это процесс соединения металлических поверхностей с помощью расплавленного припоя, заполняющего зазор между деталями. После охлаждения образуется прочное механическое соединение, обладающее электропроводностью.

Особо важную роль пайка играет в производстве печатных плат и электронных модулей, сборке бытовой электроники, смартфонов, ноутбуков, а также в ремонте и восстановлении электронных устройств. В этой области паяние — не обычное соединение компонентов, а высокоточная технологическая операция, от которой зависят надежность, долговечность и безопасность устройства.

Алгоритм процесса состоит из нескольких обязательных этапов:

• Подготовка поверхностей — очистка контактных площадок и выводов компонентов от загрязнений, окислов и жира посредством механической обработки и флюса.

• Нанесение флюса — удаление оксидной пленки, улучшение смачивания припоем и предотвращение повторного окисления поверхностей во время пайки.

• Нагрев зоны пайки — соблюдение определенного диапазона температур с учетом чувствительности электронных элементов.

• Подача припоя — распределение расплавленного припоя равномерным слоем с образованием гладкого блестящего паяного шва.

• Охлаждение — остывание соединения без возможных механических воздействий для предотвращения появления микротрещин в зоне пайки.

Особенности пайки в электронике

Качественная пайка при работе с электронными устройствами требует правильных материалов, хорошего оборудования и строгого соблюдения технологических нюансов:

• Температурный контроль — перегрев может повредить чувствительныекомпоненты, а недостаточный нагрев приводит к ненадежным контактам.

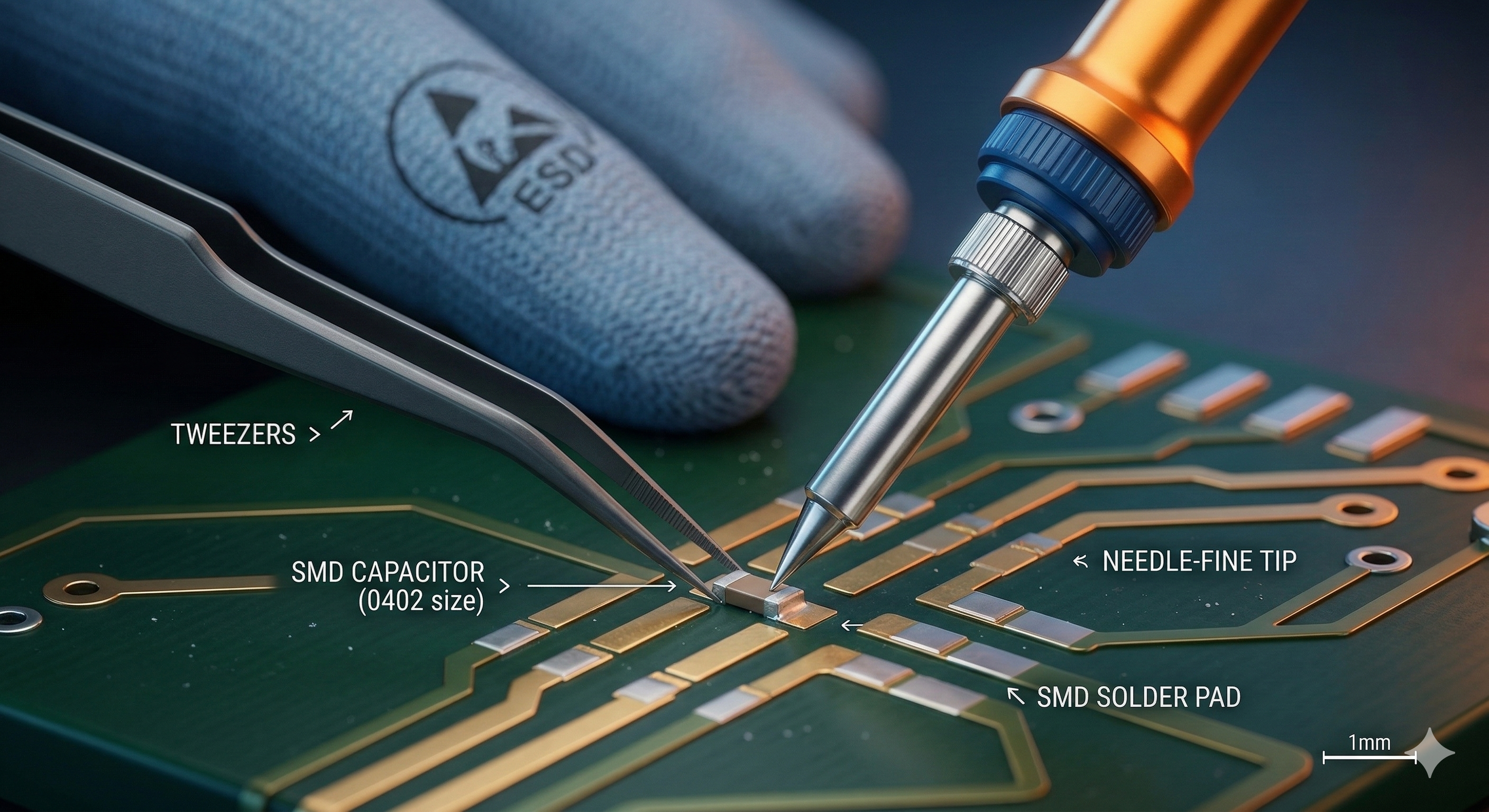

• Размеры компонентов — SMD-компоненты (Surface-Mount Device) с микроскопическими выводами, которые используются в современной электронике, требуют высокой точности и стабильности нагрева.

• Качество паяного шва — он должен быть гладким, равномерным, без пор, наплывов и остатков флюса.

• Антистатическая защита (ESD) — чувствительные электронные компоненты требуют защиты от статического электричества во время пайки.

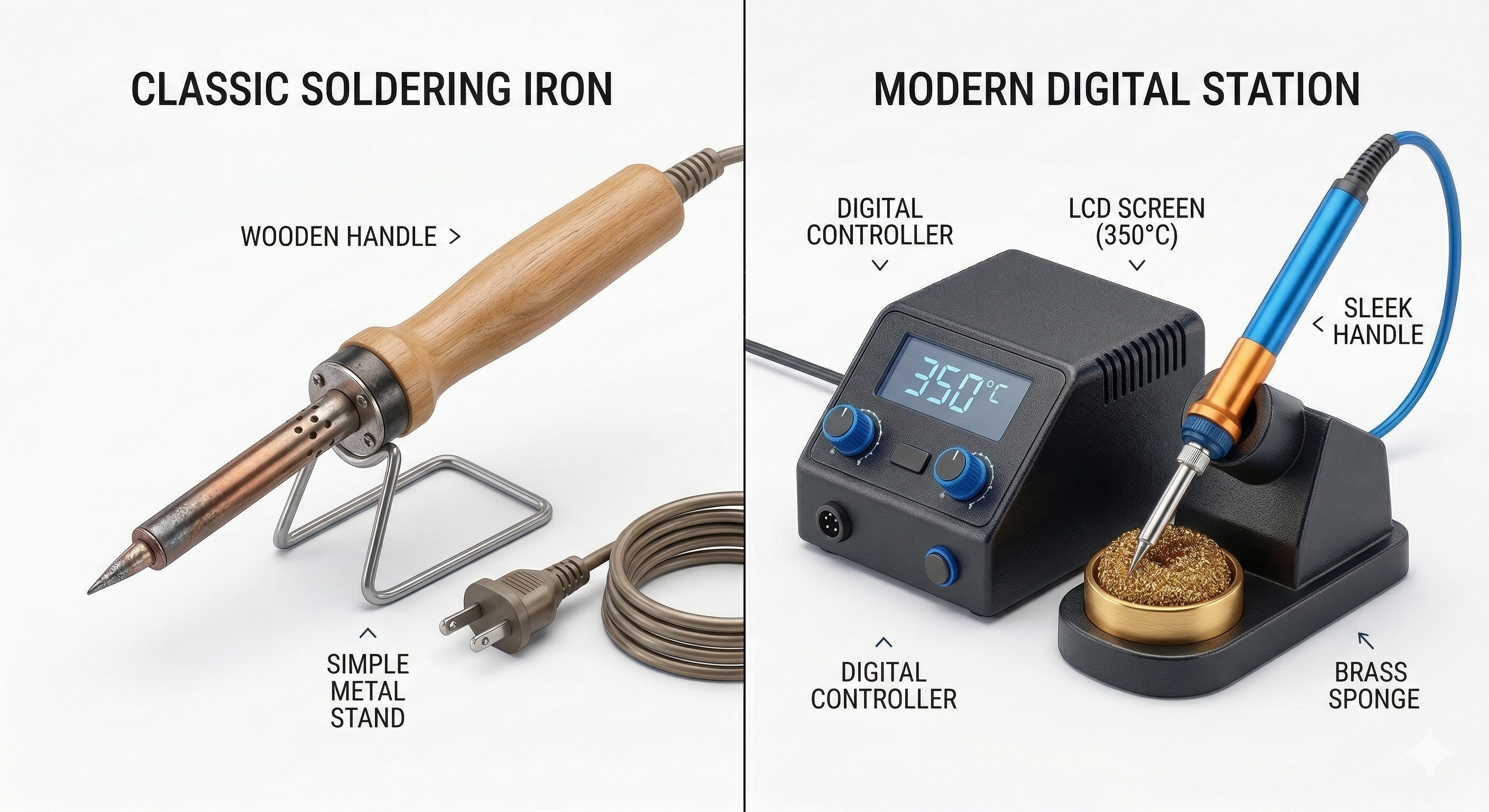

Преимущества и отличия паяльной станции от паяльника

Пайка электронных устройств в домашних условиях или в небольшой мастерской, как правило, выполняется с использованием паяльника или паяльной станции.

При этом выбор оборудования происходит на основании нескольких факторов: опыта мастера, условий работы, технической задачи и экономической целесообразности.

Основные отличия состоят в следующем:

• Регулировка температуры — важная функция, точная и стабильная регулировка возможна только при использовании паяльной станции, в случае паяльника она условна.

• Стабильный нагрев — на протяжении всего процесса поддерживается именно паяльной станцией, но не паяльником.

• Работа с SMD — со станцией мастер чувствует себя комфортнее, чем с обычным паяльником.

• Контроль качества пайки — при применении паяльной станции результат более предсказуем, в случае паяльника качество итога работ во многом зависит от опыта мастера.

• Ценовой фактор — даже самая простая модель паяльной станции стоит существенно дороже паяльника.

Безусловно, паяльная станция во всех отношениях — более удобный, безопасный для компонентов и плат инструмент, обеспечивающий ожидаемый результат при работе с чувствительной электроникой.

Из минусов, кроме цены, — требует специального места для размещения и минимального обучения. Кроме того, станция может быть избыточным оборудованием, если паяльные работы проводятся разово, редко, не “на потоке”.

В то же время обычный паяльник привлекателен своей ценовой доступностью, простотой использования, компактностью и мобильностью. Именно паяльник отлично подходит для крупной пайки, толстых проводов, разовых бытовых задач.

Основные недостатки паяльника: отсутствие контроля температуры, высокий риск перегрева, особенно при работе с SMD и электроникой, зависимость качества пайки от навыков мастера.

Так что же выбрать?

Начинающему мастеру-электронщику все же стоит решиться на приобретение паяльной станции, хотя бы самой простой и недорогой модели. Она снижает риск повреждения плат, учит правильной температурной пайке, быстрее формирует “чувство припоя”. С паяльной станцией новичок приобретет необходимый опыт и избежит разочарований.

Опытный же мастер, чаще всего, использует в своей работе оба инструмента, делая выбор между ними согласно текущей задаче: паяльная станция — для точной электроники, паяльник — для грубой пайки и выездной деятельности.

При выборе инструмента имеют значение и условия работы.

Дома, при эпизодической пайке — достаточно хо?
