Що краще: паяльна станція чи паяльник?

Що таке пайка, алгоритм процесу

Пайка — це процес з’єднання металевих поверхонь за допомогою розплавленого припою, який заповнює зазор між деталями. Після охолодження утворюється міцне механічне з’єднання, що має електропровідні властивості.

Особливо важливу роль пайка відіграє у виробництві друкованих плат та електронних модулів, складанні побутової електроніки, смартфонів, ноутбуків, а також у ремонті й відновленні електронних пристроїв. У цій сфері пайка — це не просто з’єднання компонентів, а високоточна технологічна операція, від якої залежать надійність, довговічність і безпека пристрою.

Алгоритм процесу складається з кількох обов’язкових етапів:

• Підготовка поверхонь — очищення контактних майданчиків і виводів компонентів від забруднень, оксидів і жиру шляхом механічної обробки та застосування флюсу.

• Нанесення флюсу — видалення оксидної плівки, покращення змочування припоєм і запобігання повторному окисненню поверхонь під час пайки.

• Нагрів зони пайки — дотримання визначеного температурного діапазону з урахуванням чутливості електронних елементів.

• Подача припою — рівномірний розподіл розплавленого припою з утворенням гладкого, блискучого паяного шва.

• Охолодження — охолодження з’єднання без механічного впливу для запобігання появі мікротріщин у зоні пайки.

Особливості пайки в електроніці

Якісна пайка під час роботи з електронними пристроями потребує правильних матеріалів, відповідного обладнання та суворого дотримання технологічних нюансів:

• Температурний контроль — перегрів може пошкодити чутливі компоненти, а недостатній нагрів призводить до ненадійних контактів.

• Розміри компонентів — SMD-компоненти (Surface-Mount Device) з мікроскопічними виводами, які використовуються в сучасній електроніці, потребують високої точності та стабільного нагріву.

• Якість паяного шва — він має бути гладким, рівномірним, без пор, напливів і залишків флюсу.

• Антистатичний захист (ESD) — чутливі електронні компоненти потребують захисту від статичної електрики під час пайки.

Переваги та відмінності паяльної станції від паяльника

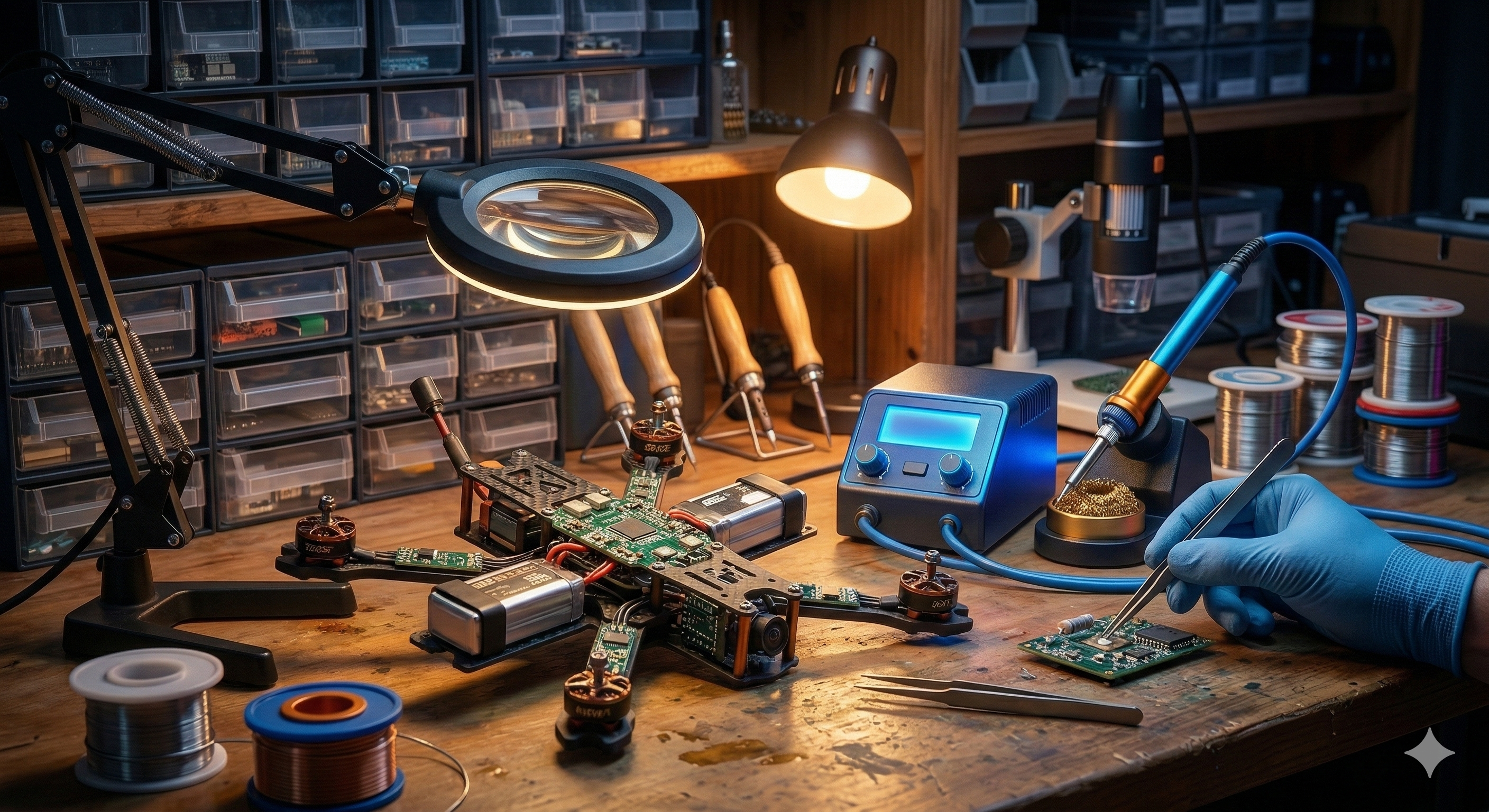

Пайка електронних пристроїв у домашніх умовах або в невеликій майстерні зазвичай виконується з використанням паяльника або паяльної станції.
Вибір обладнання залежить від кількох чинників: досвіду майстра, умов роботи, технічного завдання та економічної доцільності.

Основні відмінності полягають у наступному:

• Регулювання температури — важлива функція, точне й стабільне регулювання можливе лише у паяльній станції, у паяльника воно умовне або відсутнє.

• Стабільність нагріву — протягом усього процесу забезпечується паяльною станцією, але не звичайним паяльником.

• Робота з SMD — зі станцією майстер почувається значно комфортніше, ніж з класичним паяльником.

• Контроль якості пайки — при використанні паяльної станції результат більш передбачуваний, у випадку паяльника якість значною мірою залежить від досвіду майстра.

• Ціновий чинник — навіть найпростіша паяльна станція коштує істотно дорожче за паяльник.

Безумовно, паяльна станція є більш зручним і безпечним для компонентів та плат інструментом, що забезпечує стабільний і очікуваний результат під час роботи з чутливою електронікою.
Серед недоліків, окрім ціни, — потреба у спеціальному місці для розміщення та мінімальному навчанні. Крім того, станція може бути надлишковим обладнанням, якщо паяльні роботи виконуються рідко, не “на потоці”.

Водночас звичайний паяльник приваблює своєю доступною ціною, простотою використання, компактністю та мобільністю. Саме паяльник добре підходить для грубої пайки, товстих проводів і разових побутових завдань.
Основні недоліки паяльника: відсутність точного контролю температури, високий ризик перегріву — особливо під час роботи з SMD і електронікою — та сильна залежність якості пайки від навичок майстра.

То що ж обрати?

Початківцю-електроннику все ж варто розглянути придбання паяльної станції — хоча б простої й недорогої моделі. Вона знижує ризик пошкодження плат, формує правильне розуміння температурної пайки та швидше розвиває “відчуття припою”. Робота з паяльною станцією дозволяє новачкові набути необхідного досвіду й уникнути розчарувань.

Досвідчений майстер, як правило, використовує в своїй роботі обидва інструменти, обираючи їх залежно від конкретного завдання: паяльну станцію — для точної електроніки, паяльник — для грубої пайки та виїзної діяльності.

Важливу роль відіграють і умови роботи.
Удома, за епізодичної пайки, достатньо якісного паяльника або простої компактної станції.
У майстерні наявність паяльної станції є стандартом. Вона може доповнюватися іншим обладнанням, що спрощує процес і забезпечує належну якість результату: ESD-захистом, ІЧ-підігрівом тощо.

Підсумок

• Паяльник — простий, недорогий і виправданий інструмент для базових завдань.

• Паяльна станція — оптимальний вибір для електроніки, навчання та професійної роботи.



Обираючи між двома інструментами, варто насамперед орієнтуватися на відповідність поставленому завданню.
