Як вибрати жало для паяльника: повне керівництво

Жало для паяльника впливає на якість паяння, швидкість процесу та термін служби електронних компонентів. Тому при виборі цього елемента важливо враховувати кілька факторів:

• форму;

• розмір;

• матеріал і покриття;

• сумісність із паяльником.

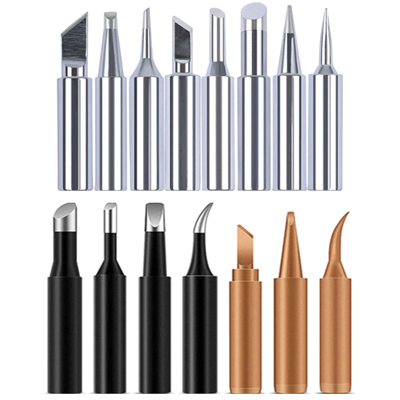

Основні характеристики жала для паяльника

Форма жала

Визначає площу контакту з елементом, що паяється, інтенсивність передачі тепла та зручність виконання конкретного завдання. Від форми залежать швидкість нагрівання, якість змочування припоєм, точність і акуратність паяння.
Залежно від призначення обирають серед найпопулярніших варіантів:

• Конус — універсальна форма для більшості робіт. Загострений наконечник забезпечує доступ до невеликих контактних майданчиків, але при цьому передає менше тепла порівняно з плоскими жалами.

• Голка — мінімальний діаметр робочої частини визначає сферу застосування цієї форми: паяння елементів із високою щільністю монтажу. Має невелику теплоємність і не підходить для роботи з великими контактними майданчиками.

• Долото — має плоску робочу поверхню та відзначається високим рівнем теплопередачі. Використовується для паяння проводів, вивідних компонентів, роз'ємів і більшості робіт із ремонту електроніки.

• Скошене жало — поєднує переваги плоскої та конічної форми. Застосовується як для точкового паяння, так і для роботи з більшими елементами. Невелике заглиблення на зрізі сприяє утриманню краплі припою, що спрощує роботу з багатовивідними компонентами.

• Ніж — використовується переважно для демонтажу елементів, видалення надлишків припою та роботи з багатовивідними корпусами. Широка ріжуча кромка забезпечує одночасне нагрівання кількох виводів, чим прискорює процес.

• Міні-хвиля — має спеціальне заглиблення, що утримує розплавлений припій. Оптимально підходить для паяння багатовивідних SMD-компонентів методом протягування, дозволяючи швидко формувати якісні з'єднання.

Розмір жала

Забезпечує ефективність процесу паяння: максимально наближені розміри площі контакту та з'єднання сприяють оптимальній передачі тепла.
Для роботи з SMD-компонентами, у процесі щільного монтажу зазвичай використовують тонкі вузькі жала, що забезпечують точність паяння, але мають меншу теплопровідність.
Ширші жала підходять для паяння масивних деталей — проводів, роз'ємів, силових кіл, де інтенсивний тепловий вплив важливіший за точність.

Матеріали та покриття

Практично всі сучасні жала виготовлені на основі мідного осердя, яке має високу теплопровідність і забезпечує швидку передачу тепла до робочої частини.
Водночас мідь — досить легкоплавкий матеріал, який при інтенсивному нагріванні здатний частково розчинятися в припої, що призводить до швидкого зношування елемента.
Тому для захисту жала використовуються покриття: його робоча частина найчастіше вкрита шаром заліза, а ділянки, що не беруть участі в процесі паяння, — нікелем або хромом.
Такий розподіл матеріалів забезпечує:

• гарну змочуваність припоєм і високу теплопровідність вкритої залізом робочої частини жала;

• максимальне запобігання окисненню та змочуванню припоєм бічних поверхонь жала завдяки нікелевому або хромовому покриттю.

Від якості покриття залежить робочий ресурс жала, тому абразивне очищення елемента не рекомендується.

Сумісність жала з паяльником

Сумісність жала з конкретною моделлю інструмента має суттєве значення, забезпечуючи можливість безпосереднього процесу паяння та отримання найкращого результату.
Адже жала можуть відрізнятися між собою не лише формою контактного майданчика, діаметром, а й конструкцією, швидкістю нагрівання, теплоємністю, способом фіксації, що може робити їх несумісними з тією чи іншою моделлю паяльника.
При купівлі жала слід звернути увагу: на ринку представлена як оригінальна продукція, так і сумісні аналоги. Оригінальні елементи забезпечують стабільні геометричні розміри, високу якість покриття та відповідність заявленим характеристикам. Водночас якісні аналоги рівня High Copy можуть стати чудовою альтернативою оригінальній продукції, при цьому маючи доступнішу вартість.
Слід остерігатися придбання неякісних елементів — вони можуть мати недостатню точність виготовлення та товщину захисного покриття, що призводить до швидкого зношування жала.
Варто надавати перевагу продавцям і виробникам із гарною репутацією, які гарантують високу якість свого асортименту.

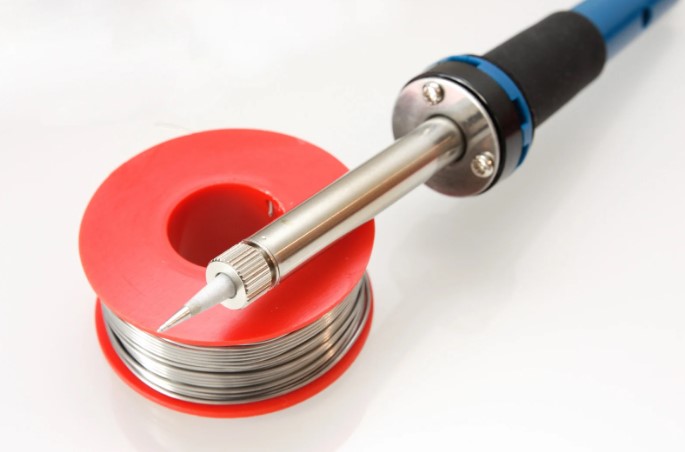

Поради щодо експлуатації та догляду

Термін служби жала та якість паяння значною мірою залежать від правильної його експлуатації. Основними причинами передчасного зношення є перегрів, тривала робота за максимальної температури, відсутність лудіння, застосування агресивних флюсів.
При виборі жала слід орієнтуватися на наявний досвід паяння та передбачувану сферу застосування.
Початківцям рекомендується використовувати жало типу “долото” середнього розміру — воно підходить для більшості монтажних і ремонтних робіт. Для паяння мініатюрних компонентів можна придбати тонке конічне або скошене жало.
Температуру паяння слід обирати залежно від типу припою та розмірів з'єднання. Для більшості робіт достатньо 300–350°C при використанні свинцево-оловяних припоїв і 330–380°C — для безсвинцевих. Замість підвищення температури під час паяння масивних елементів краще використовувати ширше жало.
Жало потребує регулярного догляду. Для захисту робочої поверхні наконечник необхідно регулярно лудити та очищати латунною стружкою або вологою термостійкою губкою. Використання абразивних матеріалів неприпустиме, оскільки вони пошкоджують захисне покриття.
Універсального паяльного жала не існує. Оптимальний вибір залежить від виконуваних завдань, типу компонентів і сумісності з паяльником. Адже грамотно підібране жало робить паяння більш зручним, якісним і безпечним для електронних компонентів.
