Як самостійно замінити дисплей на смартфоні: покрокова інструкція

Розбираємось у проблемі

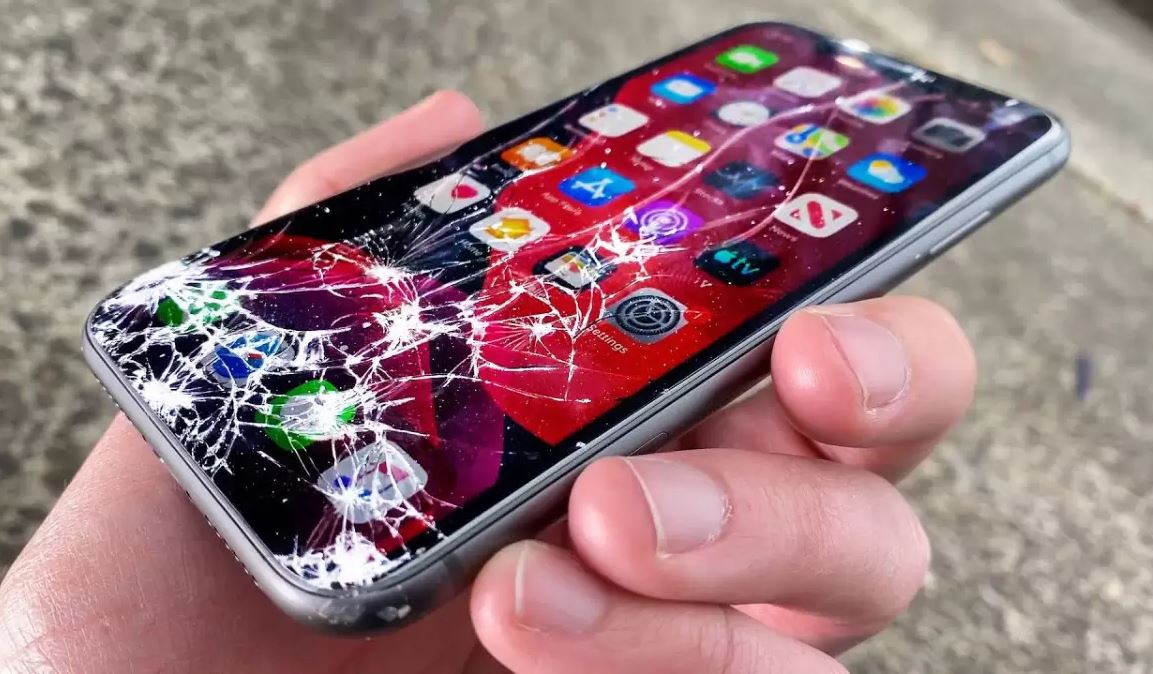

Пошкодження передньої, крихкої частини телефону — одна з найпоширеніших проблем, що вимагає ремонту. Адже, яким би міцним не було скло дисплея, сенсорний екран — це та деталь пристрою, на яку припадає основне навантаження під час експлуатації.

Дисплей може потребувати заміни внаслідок:

• ударів та падінь — найчастіша причина виходу екрана з ладу;

• потрапляння у воду або залиття рідиною;

• тривалого впливу високих або низьких температур.

Пошкоджений екран не лише ускладнює роботу пристрою, але й може негативно впливати на зір користувача. Тому з його заміною краще не зволікати.

Більшість сучасних смартфонів оснащені дисплейними модулями, де дисплей і сенсор (тачскрин) надійно з'єднані між собою за допомогою оптичного клею. Роз’єднати їх без професійного обладнання практично неможливо. Також модулі зазвичай покриті інтегрованим зовнішнім склом. Така конструкція спрощує заміну дисплейного модуля, яку за потреби можна здійснити самостійно. Окреме розташування сенсора та екрану зустрічається лише в застарілих моделях.

До того ж розбите скло — ще не привід одразу проводити складний ремонт.
Якщо скло просто тріснуло і не є частиною дисплейного модуля, його можна обережно зняти, не пошкодивши сенсор. У разі ж, коли скло вкрите дрібною сіткою тріщин, найімовірніше, пошкоджений і сенсор — проста заміна скла вже не допоможе.

Орієнтуючись на “симптоми” свого смартфона, можна зрозуміти, що саме потрібно зробити для його відновлення.
Якщо після пошкодження скла сенсор працює некоректно — з затримками, не реагує на дотик у певних ділянках — проблема, ймовірно, в тачскріні. Зображення викривлене, з плямами, смугами чи "битими" пікселями — йдеться про пошкодження самого дисплея. В обох випадках потрібна повна заміна дисплейного модуля.

Самостійна заміна дисплея — за і проти

До недоліків такого рішення можна віднести:

• втрата заводської гарантії (якщо вона ще діє);

• потреба у спеціальних інструментах;

• необхідність мати певні знання (конструкція пристрою, порядок дій).

Але обставин, які свідчать на користь самостійного ремонту, значно більше:

• модульна конструкція сучасних пристроїв спрощує заміну деталей;

• суттєва економія коштів;

• можливість самостійно обрати якісну запчастину — оригінал або hi-copy;

• оперативність — не потрібно чекати закінчення ремонту в сервісі;

• хороша практика для тих, хто цікавиться електронікою, набуття цінного досвіду.

Послідовність дій

Ви впевнені у своїх силах і вирішили самостійно замінити дисплей. З чого почати?

Спершу необхідно придбати все необхідне:

• новий дисплей, сумісний з вашою моделлю смартфона;

• захисне скло або плівку для нового дисплея;

• фен (можна побутовий);

• спеціальний клей для мобільних пристроїв;

• інструменти — пінцет, пластикові медіатори або лопатки, набір викруток, що відповідають типу гвинтів пристрою.

Увесь необхідний комплект зібрано — можна переходити до ремонту:

Крок 1 — Підготовка

Вимкнути смартфон, вийняти лотки SIM і SD-карт.

Крок 2 - Відключення акумулятора і шлейфів дисплея

Зняти задню кришку смартфона, відкрутити всі гвинти, які фіксують задню панель.

Щоб запобігти короткому замиканню, від'єднати акумуляторну батарею від материнської плати. Знайти та від'єднати шлейфи, що з'єднують пошкоджений дисплей і тачскрін (або дисплейний модуль) з материнською платою.

Крок 3 - Вилучення пошкодженого дисплейного модуля

Озброївшись пластиковим медіатором або лопаткою, обережно витягнути старий дисплейний модуль з корпусу. Щоб пом’якшити клейовий шар, яким був зафіксований дисплей, попередньо прогріти кути деталі феном. Очистити корпус від залишків клею. Діяти максимально акуратно, уникаючи деформації сусідніх елементів.

Крок 4 - Встановлення нового модуля

На новий дисплейний модуль, дотримуючись відповідної інструкції, наклеїти підготовлене захисне скло або плівку, максимально вирівнюючи їх. Обережно встановити модуль у корпус пристрою, зафіксувавши його клеєм у рамці смартфона. Під’єднати шлейфи дисплея і тачскріна або дисплейного модуля до материнської плати девайса.

Крок 5 - Збірка пристрою

Повернути на місце всі вилучені елементи, під'єднати акумулятор, з’єднати шлейфи, зібрати корпус девайса, закрити задню кришку. Вставити лотки з SIM- та SD-картами.

Крок 6 - Перевірка

Увімкнути смартфон і переконатися в коректній роботі встановлених компонентів — дисплея та сенсора.

Після ремонту добре протріть смартфон серветкою з мікрофібри. Надлишки клею на рамці можна прибрати за допомогою спеціального розчину.

Корисні поради

• Використовуйте відеоінструкцію саме для вашої моделі телефону.

• Забезпечте якісне освітлення робочого місця.

• Уникайте використання металевих інструментів поблизу мікросхем. Краще віддати перевагу пластику — він не подряпає елементи пристрою, а його гнучкість зробить роботу зручною.

• Гвинти та інші вилучені деталі складайте в окреме місце, щоб не зіштовхнути їх випадково рукою. Можна робити нотатки — це допоможе уникнути плутанини під час зворотного збирання.

• Не поспішайте: працюйте акуратно, намагаючись не пошкодити шлейфи та інші деталі смартфона.



Самостійна заміна дисплея смартфона вимагає зосередженості й акуратності. Але якщо ви справді натхненні — у вас усе вийде!
